摘要：
电能质量在线监测装置用于捕捉电网谐波、电压暂降暂升、闪变、三相不平衡等电力扰动，是工业配电、新能源并网、数据中心保障供电安全的核心设备。选型需要重点确认精度等级、暂态录波能力、时钟同步、通讯协议、存储与数据格式五大维度。本文梳理采购核心评判标准，结合拓普瑞 TP680 装置进行解析，帮助工程与采购人员快速完成设备选型。
一. 什么是电能质量监测装置？
电能质量在线监测装置是针对交流供电系统的专业电力监测终端，可持续采集电压、电流、功率等基础电参量，同时对谐波、间谐波、闪变、电压暂升暂降、三相不平衡等各类电能扰动事件做实时捕捉、录波与事件存储。设备支持就地屏幕查看与远程数据上传，为电网故障溯源、新能源并网验收、精密设备供电保护提供客观数据依据，广泛用于工厂、数据中心、光伏风电、轨道交通等配电节点。
二. 电能质量监测装置怎么选？5 大核心选型标准
采购电能质量监测装置，不能只参考价格，应当结合项目验收规范、现场工况，围绕精度等级与标准合规、暂态录波与事件记录、时钟同步能力、通讯与协议兼容、存储与数据文件格式五项指标综合评估。
①精度等级与标准合规
精度等级是选型第一门槛，分为 A 级与普通 B 级。并网验收、变电站关口、半导体、精密制造项目，必须选用A 级设备（比如拓普瑞TP680），符合 IEC61000‑4‑30 A 级以及国内电能质量七项国标，测量结果具备验收与纠纷仲裁效力。普通内部运维筛查场景，可选用 B 级。需要关注电压、电流、功率测量误差，谐波、闪变、不平衡度的测量指标是否满足国标，优先核对产品检测报告。
②暂态录波与事件记录能力
很多供电故障属于毫秒级暂态扰动，普通设备无法捕捉。选型确认采样能力，支持电压暂升、暂降、短时中断事件触发录波；可以完整保存扰动前后波形，事件记录容量充足；具备 ITIC/SEMI F47 曲线分析能力，能够评估扰动对精密设备的影响；同时具备越限告警输出 DI/DO 接口，实现告警联动控制。
③时钟同步能力
多台装置组网监测时，时间不一致会造成故障时序错乱。优先支持多种对时方式：SNTP 网络对时、GPS、IRIG‑B、IEEE1588 精密对时；网络对时误差建议≤1ms，精密对时可达百微秒级别，同时具备优秀守时精度，断电重启后时间不会漂移，保证全部事件时间戳准确可靠。
④通讯与协议兼容能力
现场改造项目工况复杂，需要丰富的有线 + 无线接口。有线看双以太网、RS485、CAN 接口；无线可按需选配 4G/5G/Wi‑Fi/LoRa。协议方面重点确认是否支持 IEC61850、Modbus‑TCP、Modbus‑RTU；是否支持对接第三方私有平台、云平台；部分项目需要电流钳、罗氏线圈直接接入，改造项目可以省去 PT/CT 重新施工成本。
⑤存储与数据文件格式
不能只看存储容量，要看输出文件格式。工业标准 PQDIF、COMTRADE 格式，是行业通用分析软件识别格式，后期故障分析不用做格式转换。本地需要保存事件日志、录波文件，支持 USB 本地导出；同时具备大容量存储拓展，保障长时间不间断记录历史事件，避免关键故障数据丢失。
三. 拓普瑞 TP680 电能质量在线监测装置产品参数

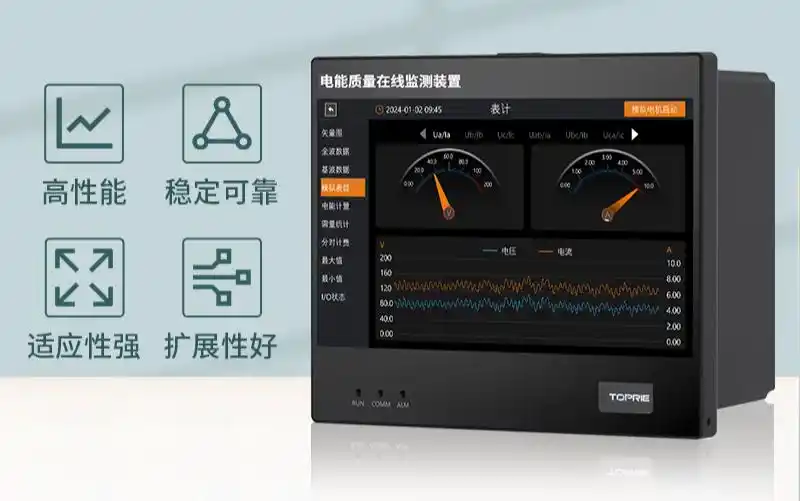

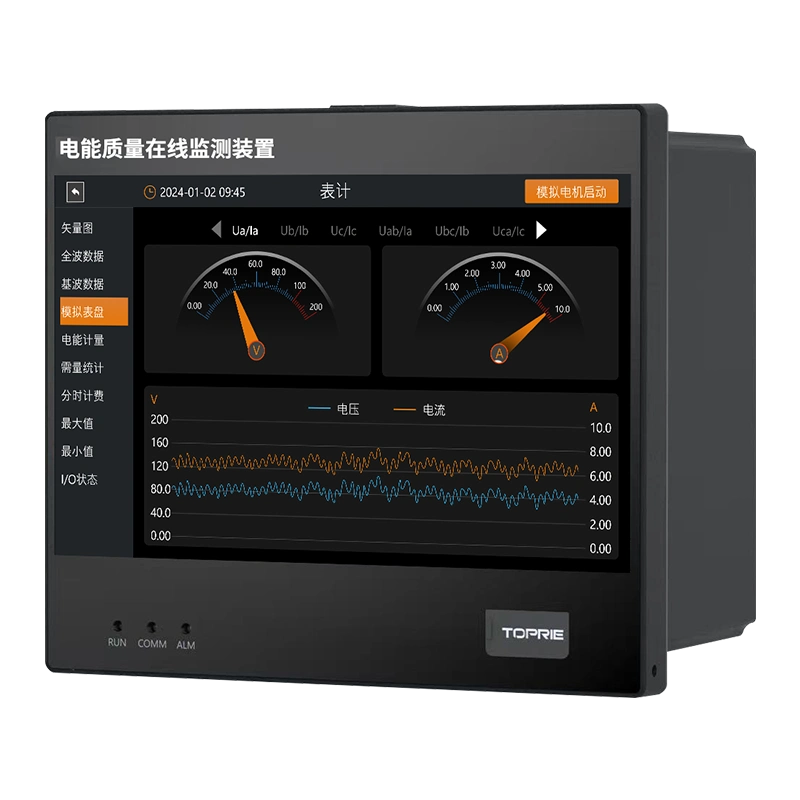

TP680 属于 A 级电能质量在线监测装置，采用 ARM+FPGA 双核采集架构，兼顾稳态测量与暂态扰动捕捉，下面结合选型标准对应产品能力进行解析。
项目
技术参数
精度等级
A 级 (IEC61000‑4‑30)；电压电流 ±0.1% FS；有功 / 无功功率 ±0.2% FS
屏幕
7 英寸 TFT 触控显示屏（800×480）
监测项目
谐波 2‑63 次、间谐波、闪变、电压暂升 / 暂降、电压中断、三相不平衡、全波 / 基波电参量
录波能力
512 周波分布式录波，支持 ITIC/SEMI F47 容忍度分析；事件记录最高 1024 条
对时方式
SNTP、Modbus、GPS、IRIG‑B、IEEE1588；IEEE1588 对时精度 80μs
硬件接口
2 路网口、2 路 RS485、1 路 CAN、1 路 USB；8 路 DI，8 路 DO（含专用告警继电器），8 路 AI 模拟输入
通信可选
以太网 / Wi‑Fi/4G/5G/LoRa 多版本可选；支持 IEC61850、Modbus TCP/RTU
数据存储格式
PQDIF、COMTRADE 标准文件，支持 USB 导出报表与录波文件
工作环境
-25℃~+70℃，海拔＜4000m；完整 EMC 四级电磁兼容防护
配套平台
可接入拓普瑞能耗管理公有云平台，网页、手机 APP 远程查看、告警推送
四. 主流适用行业场景
1. 智能制造与精密工业
数控机床、机器人、半导体产线对于电能扰动十分敏感，电压暂降会造成停机、次品报废。TP680 部署在车间总进线与关键设备配电柜，24 小时捕捉暂态扰动，定位干扰源，降低生产损失。
2. 数据中心与关键基础设施
服务器机房、UPS 供电系统，对供电连续性要求极高。监测谐波、电压波动，及时预警供电隐患，部署TP680保障 IT 业务零中断运行。
3. 新能源光伏、风电与微电网
TP680支持并网点电能质量监测，满足电网并网验收标准，记录谐波、不平衡度、电压扰动数据，作为并网验收的有效依据。
4. 轨道交通、交通基础设施
牵引供电系统电能质量监测，捕捉负载波动带来的谐波与电压扰动，TP680保障轨道交通设备稳定运行。
5. 商业楼宇、医院公共建筑
医院手术室、大型商业综合体，电梯、变频空调、LED 照明会产生大量谐波，TP680通过装置定位谐波源头，指导电能质量治理改造。
五. 常见问题FAQ
Q1：A 级和 B 级电能质量监测装置如何区分，什么场景必须选 A 级？
A 级满足 IEC61000‑4‑30 A 级标准，测量精度、暂态捕捉能力更强，数据具备验收效力；光伏并网、变电站关口、半导体工厂、电网验收项目必须使用 A 级；B 级适合企业内部简单巡检，不可以用于并网验收与事故仲裁判定。
Q2：电能质量装置是不是一定要支持 IEC61850 协议？
变电站、数字化配电项目对接综自系统，强烈需要 IEC61850；普通工厂内部改造项目，使用 Modbus TCP/RTU 协议即可，选型根据后台系统要求确认。
Q3：装置录波文件是什么格式，第三方软件可以打开吗？
TP680 支持 PQDIF、COMTRADE 国际通用标准格式，主流电能质量分析软件均可直接读取；不建议选择仅支持厂商私有格式的设备，后期故障分析会受限。
Q4：设备安装改造项目没有 CT 二次接线怎么办？
TP680 支持罗氏线圈、电流钳接入，不需要改动原有互感器接线，适合老配电柜改造，大幅降低施工难度。
Q5：多台装置组网，时间不同步会带来什么问题？
如果时钟不一致，同一电网故障在多台设备的事件时间戳错乱，无法还原故障完整时序，选型务必确认设备丰富的硬件对时方案。
Q6：电能质量监测装置和 SVG/APF 治理设备需要配套使用吗？
建议配套部署。通过监测装置采集真实谐波、不平衡、暂降数据，用来核算治理设备补偿容量，实现先诊断再治理，避免盲目选型造成投资浪费。
